Place of Origin: | Jiangsu China |
نام تجاری: | Hengyang |
گواهی: | ISO9001-2000 |
Model Number: | DW50CNC |
Minimum Order Quantity: | 1 |
---|---|
Packaging Details: | According to customers' requests |
Delivery Time: | 60days |
Payment Terms: | 30%advanced payment by TT,70% before shipment |
Supply Ability: | 20 per month |
برجسته: | لوله های مس خم ماشین,ماشین آلات خم سرد |
---|

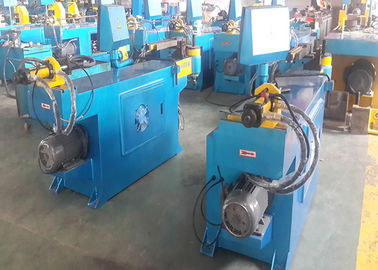

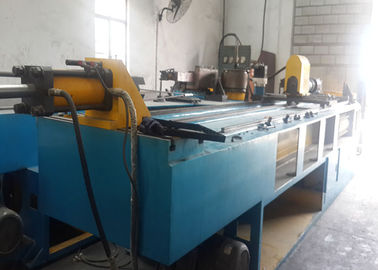

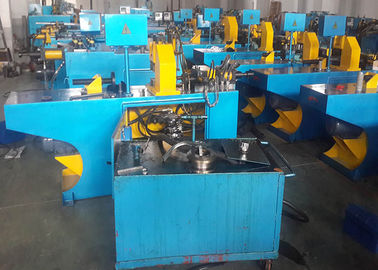

هیدرولیک اتوماتیک لوله خم ماشین DW50CNC، ماشین سرد SS لوله خم
جزئیات سریع
شرایط: محل جدید منبع: جیانگ سو چین
مدل Numbe R: DW50CNC نوع ماشین: لوله و لوله دستگاه خم کن
مواد اولیه: لوله برق: هیدرولیک
گواهی: CE و ISO فنی: سرد و گرمایش خم
سیستم خنک کننده: آب خنک کننده خدمات فوق العاده: پایان تشکیل
مکانیک پارامترهای فنی اصلی:
شماره | پارامترهای فنی اصلی | مقادیر پارامتر | یادداشت |
1 | ظرفیت خم حداکثر | Ф50 × 2 میلی متر | |
2 | حداکثر طول خم | 2500 میلی متر | |
3 | شعاع خمش | R35-250 | |
4 | حداکثر زاویه خم | 195 درجه سانتی درجه | خم دقت ± 0.1 درجه سانتی |
5 | حداکثر تعداد خم | 20 قطعه | |
6 | سرعت خم | 44 ° ثانیه | |
7 | زاویه چرخش | 0 ~ ± 360 درجه درجه | دقت زاویه ± 0.1 درجه سانتی |
8 | دقت تغذیه | ± 0.1 میلی متر | |
9 | سیستم فشار امتیاز | 12Mpa | |
10 | جابجایی پمپ روغن | 19L / دقیقه | |
11 | خم ظرفیت حافظه برنامه | 500set | |
12 | قدرت موتور سروو | 400W | |
13 | تغذیه اتوماتیک قدرت سروو موتور | 1.5KW | |
14 | قدرت موتور | 5.5KW | |
15 | ابعاد کلی | 4000 × 750 × 1400 | |
16 | وزن | 1400kg | |
17 | روغن هیدرولیک | 32 # روغن هیدرولیک (زمستان) | 46 # روغن هیدرولیک (تابستان) |
امکانات
1. نوع مشترک و تابع (NC) نوع کنترل عددی کاملا مجهز.
2. تغذیه و گوشه ماشین-کنترل سروو فضا هستند.
3. فضای درایو سروو زاویه، دقت بالا، راندمان بالا.
4. استفاده از صفحه نمایش لمسی با در دسترس کامپیوتر محاسبات، قدرتمند است.
5.500 مجموعه از خم ذخیره سازی داده ها، از زوایای مختلف در یک بروید
6. دارنده سنبه قابل تنظیم می توانید تغییرات دو و خم چند لایه در تنظیم را درک کنند.
7DW-CNC اقتصادی، تغذیه و زاویه فضایی می باشد دستی مکانیکی، صرفه جویی در هزینه کاربران.
8. سنبه طراحی شده مخصوص چرب خودکار یا دستی.
مواد کاربرد: فولاد، فولاد ضد زنگ، برنج، لوله های آلومینیومی و اشکال دیگر.
لوازم جانبی ویژه: قالب های ویژه، تخته بدون چروک، دستگاه های فشار کمکی.
آثار
دستگاه شامل مکانیسم اصلی انتقال، بدن سنبه، مکانیسم تغذیه بالا، مکانیزم تغذیه کلیپ، واگن برقی دستگاه تغذیه، بخش عمده ای از زاویه دستگاه های سروو، سیستم الکتریکی و اجزاء سیستم هیدرولیک. در عمل، چرخش موتور پمپ محور، روغن فشار توسط صفحه نمایش لمسی عرضه شده به تنظیم پارامترها، میکرو (PLC) به صدور دستورالعمل برای کنترل شیر برقی باز کردن، بستن، به طوری که سیلندر در یک نظم خاص و اقدامات نظم برای دستیابی به دقت بالا خم هدف از فضای سه بعدی از سیستم لوله.
نمای کلی دستگاه:
DW50 CNC کنترل اتوماتیک تک سر لوله دستگاه هیدرولیک خم کن میکرو کامپیوتر، دیسک های هیدرولیک، زیرنویس چینی، تعاملی عملیات صفحه نمایش لمسی، گوشه فضای خاص طراحی شده، هیدرولیک خرج کردن سروو موتور چرخش اتوماتیک، زاویه قفل، سرو موتور طول آرنج به صورت خودکار، می تواند چند زاویه لوله خم سه بعدی، مدل های پردازش لوله مقرون به صرفه و عملی است، در درجه اول برای خودرو، لوازم جانبی موتور سیکلت و سایر چند زاویه، ماشینکاری با دقت بالا از لوله.
اجزای اصلی قطعات مکانیکی و عمده
1 ماشین آلات عمدتا از ساختار ورق فولاد با کیفیت بالا جوش داده شده، استحکام بالا، سختی بالا.
2 ساختار با استفاده از یک انفجار شن و ماسه و اسپری با زنگ.
صفحه نمایش لمسی با 3 HITEC شرکت، آموزشی ویبولیتین تایوان منشاء 10.4 اینچ، "HITEC"
4 دلتا تصویب وارداتی PLC برنامه ساز و درایوهای سرو موتور، سروو برای منشا ژاپنی میتسوبیشی الکتریک، جمع و جور، دقت بالا، عمر طولانی است.
5 سوئیچ نزدیکی و نرم افزارهای تبدیل می ژاپنی "OMRON" و ژاپنی "NEMICOM"، آب بندی قوی
6 پمپ از نام تجاری شناخته شده "تک کازمتیکس های هیدرولیک" شیر برقی از مارک های تایوان، "آسادا هیدرولیک" سطح روغن دارای صفحه نمایش روشن و بصری.
تابع اصلی از مکانیکی
1 هر دو برنامه نویسی و لمسی تعاملی را وارد کنید بر روی صفحه نمایش به طور مستقیم، می توانید تمام پیام به انتخاب خود در چین را توضیح دهد.
2 برنامه ها و داده ها حفاظت از رمز عبور.
3 خم، گوشه ها و کنترل موتور سروو تغذیه.
4 مجموعه واحد از چرخ ها در همان عنصر قالب قالب ممکن است انحنای 6D انتخاب عملکرد متفاوت هستند.
5 سیستم کنترل مکانیکی تابع شمارش و عملکرد گسل خود تشخیص پردازش شده است.
6 ماشین آلات با حفاظت ایمنی و حفاظت از توقف اضطراری.
تماس با شخص: Mr. Ma
تلفن: 1365378334
فکس: 86-21-3106937
