Place of Origin: | China |
نام تجاری: | TMB |
گواهی: | CE/ISO |
Model Number: | WC67Y-250x7000 |
Minimum Order Quantity: | 1 |
---|---|
Delivery Time: | 60 Days |
Payment Terms: | T/T |
Supply Ability: | 10 sets/month |
Hydraulic Force: | 500 Tons | Working Lebgth: | 14000 |
---|---|---|---|
Woeking type: | 2 working together | Working Principle: | CNC |
برجسته: | هیدرولیک صفحة خم ماشین,ورق های فلزی دستگاه خم کن |

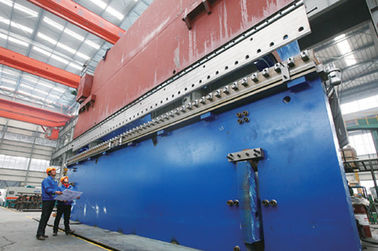

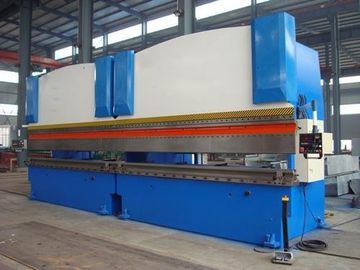

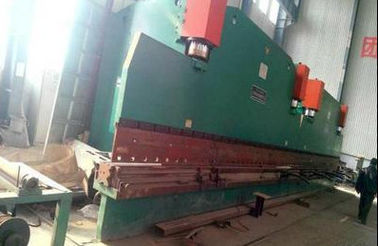

دستگاه هیدرولیک لوله خم با 2 مجموعه همگام سازی با هم کار CNC
وقتی ما می خواهیم به تولید قطب نور، ما باید ورق فولاد توسط دستگاه خم کن خم. ما اغلب استفاده 2 مجموعه دستگاه خم کن برای قطب نور بسیار طولانی است. دو دستگاه ممکن است با هم توسط کنترل هماهنگ سازی هیدرولیکی و الکتریکی کار می کند.
این تجهیزات مدل است که عمدتا برای خم شدن مواد فلزی، انتخاب قالب مناسب استفاده می شود، می توان به اشکال مختلف .این تجهیزات خم کنترل هیدرولیک است، قالب است / توسط سیلندر.
قطعه مکانیکی و سنج تماس با سکته مغزی مقابله مجهز، آسان برای استفاده، عملکردهای اصلی دستگاه intuitive.The عنوان: پایین سریع، کم کردن سرعت، فشار نگه دارید، سریع بازگشت و غیره، آن را باید کار مناسب و قابل اعتماد باشد.
هماهنگ سازی هیدرولیک دستگاه بسیار خوب است، بنابراین دقت کار و تکرار دقت موقعیت بالا، قالب بالا دارای یک مکانیسم ریز تنظیم، و می تواند موقعیت ارتفاع در هر بخش از قالب تنظیم، به اطمینان حاصل شود که خم کار، یک شکاف یکنواخت بین قالب بالا و پایین، به منظور بهبود دقت زاویه خم.
پارامترهای فنی
مدل | فشار KN | طول صفحه میلی متر | ستون فاصله میلی متر | گلو عمق دقیقه | لغزش ضربه میلی متر | قدرت موتور کیلو وات |
WC67Y40 / 2200 | 400 | 2200 | 1700 | 200 | 100 | 4 |
WC67Y40 / 2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50 / 2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50 / 3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63 / 2500 | 630 | 2500 | 1900 | 250 | 120 | 5.5 |
WC67Y63 / 3200 | 630 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 3200 | 800 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 4000 | 800 | 4000 | 3000 | 250 | 120 | 5.5 |
WC67Y100 / 2500 | 1000 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y100 / 3200 | 1000 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y100 / 4000 | 1000 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y100 / 5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125 / 2500 | 1250 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y125 / 3200 | 1250 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y125 / 4000 | 1250 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y125 / 5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160 / 3200 | 1600 | 3200 | 2500 | 320 | 200 | 11 |
WC67Y160 / 4000 | 1600 | 4000 | 3000 | 320 | 200 | 11 |
WC67Y160 / 5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160 / 6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200 / 3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200 / 4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200 / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200 / 6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250 / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 18.5 |
WC67Y250 / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 18.5 |
WC67Y250 / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 18.5 |
WC67Y300 / 4000 | 3000 | 4000 | 3300 | 400 | 250 | 22 |
WC67Y300 / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300 / 6000 | 3000 | 6000 | 5800 | 400 | 250 | 22 |
WC67Y400 / 5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400 / 6000 | 4000 | 6000 | 4800 | 400 | 250 | 30 |
WC67Y500 / 6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y600 / 7000 | 6000 | 6000 | 5600 | 400 | 300 | 45 |
WC67Y700 / 7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
ساختار اصلی
این تجهیزات شامل اجزای زیر است: سیستم های هیدرولیک، تخت خواب، لغزنده، تماس فیدر قطعه مکانیکی، غلتک حمایت پیشین، برق، و غیره تختخواب شامل ستون سمت چپ، ستون سمت راست، پمپ روغن و میز کار، سیلندر در ثابت قطعه مکانیکی column.A در سیلندر fixxed شد، فاصله حرکت بلوک ها توسط thec تعداد مقابله بود. غلتک سابق ممکن است ورق فولاد حمایت، توقف دستگاه تغذیه ثابت در پشت، فاصله سفر توسط ضد نمایش داده شود. قالب فوقانی ممکن است تنظیم بالا و پایین برای اطمینان از فاصله یکنواخت بین قالب بالا و پایین، به منظور بهبود دقت زاویه خم. تابع کنترل اصلی: سکته مغزی مستمر، تنها سکته مغزی، میدل ایست ژورنال از راه دور، سوئیچ پا، توابع خود قفل.
سیستم هیدرولیک
سیستم های هیدرولیک متشکل از پمپ دنده ای، شیر، قطعات لوله و شیر بنابراین on.Hydraulic تصویب ترکیب سری شیر، خط لوله ثابت مختصر و مفید، حفظ و اشکال زدایی مناسب است. خط لوله هیدرولیک باید به انجام اسید، لباسشویی، پس از آن نصب می شود.
سیستم الکتریکی
سیستم الکتریکی وسیله ای متشکل از جعبه برق، کار جدول، دکمه را نگه دارید.
مشخصات اصلی
ولتاژ کار سیستم 400V 50Hz است.
درجه حرارت محیط است -5 ℃ ~ 45 ℃؛
حفاظت های مختلف
هر موتور با قطع کننده مدار به انجام حفاظت کوتاه فعلی؛
هر موتور با رله حرارتی به انجام حفاظت بار؛
اوج و پمپ هیدرولیک تنظیم مجدد همه با بالا و پایین سوئیچ های محدود به انجام حفاظت محدود؛
اصلی قطع کننده مدار برق با انتشار شنت، در عمل جدول و نگه دارید دکمه همه با "توقف فوری" را فشار دهید تا از راه دور قطع برق اصلی.
اجرایی استاندارد از دستگاه
A. GB / T14349-1993؛
B. GB17210-7؛
C. JB / T14349-1992؛
D. GB8768-83؛
E. GB5226.1-2002 بومی استاندارد فعلی برق و کنترل دستگاه.
تولید کنندگان قطعات اصلی
نام و اجزای | مشخصات | ||||
یاتاقان | نوع | دو ردیف بلبرینگ سنگ فرش | |||
سازنده | گروه بلبرینگ لئویانگ / Wafang گروه بلبرینگ | ||||
سختی | HB220-260 HRC45-50 | ||||
سازنده | آهن نانجینگ و گروه فولاد Huaxiang فولاد آهنگری شرکت با مسئولیت محدود | ||||
هیئت مدیره پایه براکت سمت | ماده | Q235A | |||
تولید هنر | ساختار جوش داده شده، دست زدن به استرس، خسته کننده CNC و ماشین آلات تراش | ||||
سازنده | Wuxiyijie دستگاه نورد تولید شرکت، با مسئولیت محدود | ||||
جعبه دنده | نوع | سخت دنده کاهنده استوانه ای | |||
سازنده | جیانگ سو Guomao، جیانگ سو Taixing | ||||
موتور اصلی | نوع | سری Y | |||
سازنده | وکسی Hongtai شرکت زیر بشکهای پل و ماشین آلات | ||||
سیستم های الکتریکی | اجزای الکتریکی اصلی | زیمنس | |||
سنسور جابجایی | وکسی تشکر شرکت فناوری، با مسئولیت محدود | ||||
هیدرولیک سیستم | پمپ هیدرولیک | نوع | پمپ دنده ای | ||
سازنده | هیفی Changyuan | ||||
شیر فلکه | تایوان UOSHEN | ||||
اصلی نفت تلمبه | سیلندر / میله پیستون | 45 # فولاد، درمان heatment HRC 48-50 | |||
سازنده | جیانگ سو Jiujiu / جیانگ سو Sangpu | ||||
اصلی مهر و موم پمپ روغن | سری YX | ||||
سازنده | تایوان دینگ جیغ شدید و تند |
دامنه عرضه و بسته بندی
بخش A. بدن: ساختار تخت اصلی، دستگاه موتور اصلی و غیره on.6، دامنه و بسته بندی تامین
سیستم B. هیدرولیک.
C. سیستم کنترل برق (کمد الکتریکی، دکمه و غیره نگه دارید).
D. قطعات مربوط به دستگاه مجموع: غلتک حمایت پیشین و غیره.
فایل های E. فنی ارائه شده توسط دستگاه:
یک نصب نشیمن، الکترونیکی، مرجع، گواهی، ظرف لیست در حال بارگذاری.
ب. بازرسی از مواد، گزارش عملیات حرارتی، تست دستگاه مواد و غیره.
برخی تعمیر خریدار
نصب و راه اندازی دستگاه، لوله کشی، سیم کشی، و کار های دیگر (شامل پایه های جاسازی شده
قطعات، در مرحله دوم تزریق) باید در نقطه خریدار به پایان رسید.
B. شورا (شورای) و نصب حصار امنیتی را arround دستگاه.
قطعات جرندنج C. و دیگر قطعات لازم است.
نفت D. روانکاری، چربی روغن کاری و تا دیگران مثل قبل.
E. تغذیه 380V / 50HZ قدرت ورودی به رابط برق اصلی دستگاه جعبه برق.
F. ترتیب کارگر به انجام برخی از آموزش در نقطه فروشنده.
بازرسی و گارانتی
مدت زمان گارانتی دستگاه 12 ماه (به جز قطعه مصرفی و ابزار کار) از تاریخ گواهی محصولات دست است، به جز هر گونه عملیات از دست جهل مصنوعی. فروشنده مسئول حل و فصل و تحمل همه اتهامات و هزینه های مربوط به هزینه های ساخت و مواد ناشی از معیوب از machineryand / یا کار ضعیف در دوره گارانتی طراحی (تعمیر، ارسال قطعات جدید، و غیره) است
در صورتی که خریدار متوجه هر گونه نقص و / یا شکست محصولات، خریدار باید theseller چنین نقص و / یا شکست های فکس و یا ایمیل. فروشنده باید تعمیر یا تعویض کالاهای معیوب با افراد جدید با کیفیت خوب در 01 هفته پس از دریافت اخطار خریدار. در طول گارانتی دوره، اگر شکست است یافت می شود با توجه به طراحی و / یا تولید کالا از فروشنده ارائه شده در اینجا، فروشنده موظف است به پیشنهاد یک راه حل برای شکست بعد از تکنسین های فروشنده ها بازرسی و اعلام تصاویر مربوطه و نوشته شده است نشانه است که باید توسط خریدار عرضه می شود. فروشنده خواهد مهندسین خدمات خود را برای ارائه در خارج از کشور در محل خدمات به عنوان در هر درخواست خریدار اعزام. فروشنده باید هزینه حمل و نقل داخلی مربوطه را پوشش میدهد، دستمزد مهندسین خدمات خود را تحمل طول دوره خدمت و ارائه بلیط رفت و برگشت. با این حال، خریدار باید مهندسین خدمات فروشنده ها به درخواست ویزا و مسئول به تحمل هیئت مدیره، محل اقامت و حمل و نقل اتهامات محلی خود را در طول دوره خدمت باشد، و همچنین خدمات تفسیر ارائه آنها را بر این اساس کمک کند.
اگر هر شکست ناشی از طراحی و / یا تولید کالا از فروشنده اینجا سیستمی ابداع محصولات فروخته شده ارائه شده، بنا به درخواست خریدار برای خارج از کشور در محل خدمات فروشنده، خریدار باید در بر داشت زیر (از جمله، اما نه محدود به) مخارج تحمل و بدهی: مسئولیت برای کمک به مهندس خدمات فروشنده (بازدید کنندگان) اعمال ویزا به کشور خدمات و یا منطقه و پوشش هزینه های ویزا مربوطه، بلبرینگ دستمزد فروشنده مهندسین خدمات در طول دوره خدمت (به طور معمول 70USD / روز)، ارائه داراست بلیط رفت و، پوشش هیئت مدیره، محل اقامت و حمل و نقل اتهامات محلی مهندسان سرویس 'در طول دوره خدمت، و همچنین خدمات تفسیر برای مهندس خدمات (بازدید کنندگان).
تماس با شخص: Mr. Ma
تلفن: 1365378334
فکس: 86-21-3106937
